Feux led facelift Audi A3 Sportback

Montage de feux arrières à led

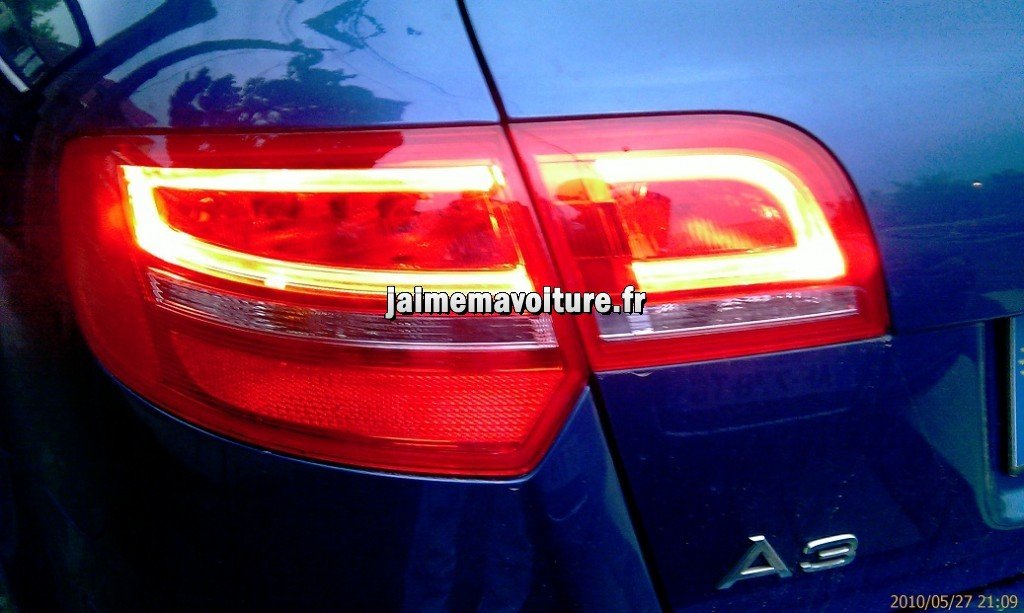

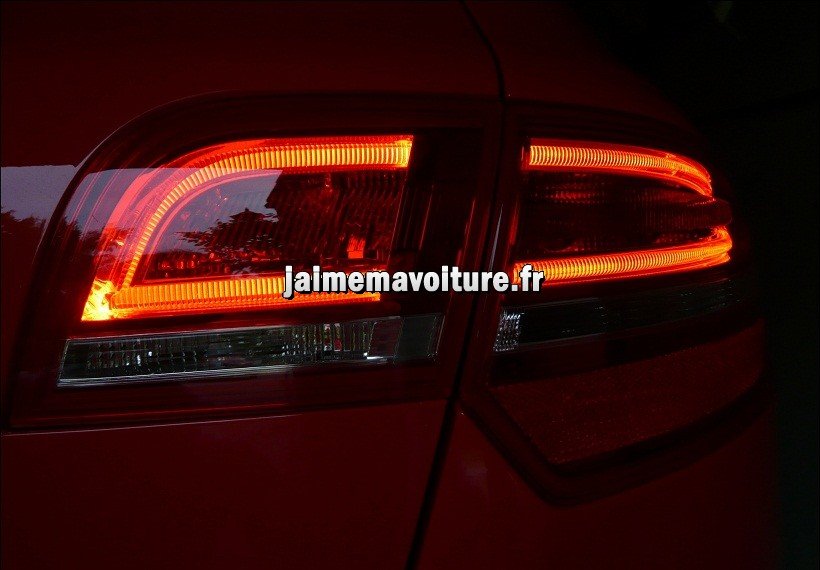

Produit installé : Feux arrières Sportback Audi A3 facelift

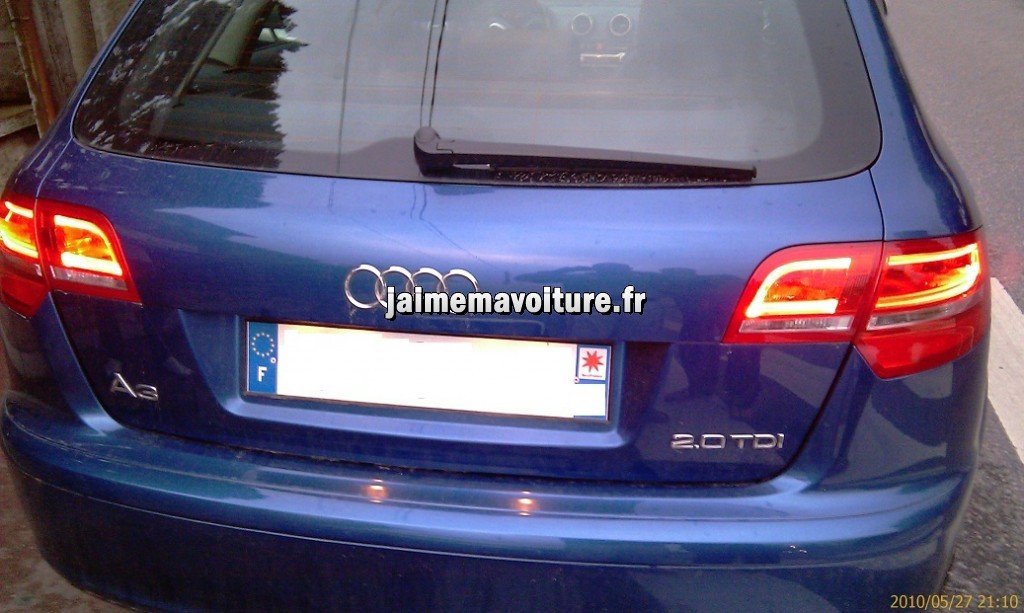

Modèle de voiture : Audi A3 Sportback de 2006 2.0 tdi 140 couleur bleue

Vous pouvez commander ces feux ici

Il s’agit de produits d’origine Audi.
L’installation reste relativement simple.
Les fixations sont strictement les mêmes.
Etapes d’installation :

– Démontage des anciens feux

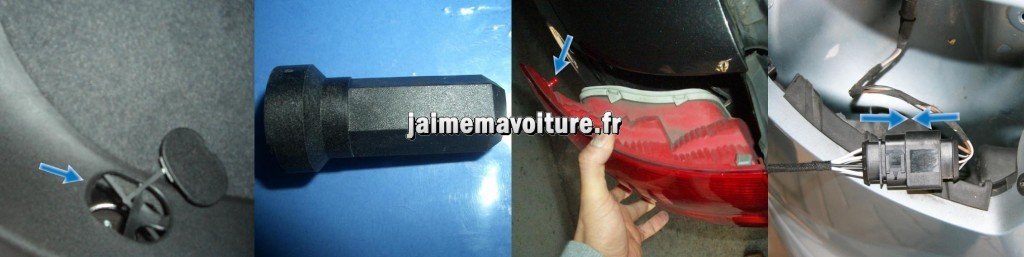

– Montage des feux, côté extérieur : il faudra récupérer les adaptateurs. Attention : les adaptateurs sont identiques mais il y a un jeu d’adaptateurs fait pour le côté gauche (inscription « link » sur l’étiquette) et un autre jeu d’adaptateurs fait pour le côté droit (inscription « rechts » sur l’étiquette). Pour le côté extérieur, rien de compliquer. Débrancher l’ancien feu, et rebrancher le nouveau grâce aux adaptateurs. Les feux ne tiennent qu’avec une seule vis. Ils sont ensuite clipsés côté aile extérieure.

Installation feux arrières audi a3 sportback – côté extérieur

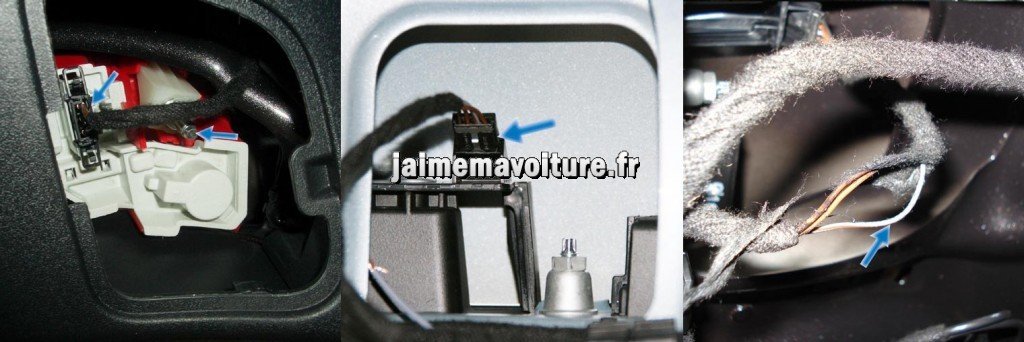

– Pour le montage des feux côté hayon, il faut commencer par enlever le cache (vis torx + 2 caches en plastiques sur les côtés à enlever). De même que les feux extérieurs, il suffit de brancher grâce aux adaptateurs. Sur ces adaptateurs, il y aura un câble de plus. Ce câble permettra d’alimenter (donc d’allumer) la led sur ces feux d’hayon. Ce câble doit être relié sur le câble situé sur le PIN3 au niveau du connecteur alimentant la plaque d’immatriculation. Pour trouver ce connecteur, repérez vous par rapport au moteur d’essuie glace par exemple. Vous trouverez pas très loin, une fiche qui alimente la plaque d’immatriculation. Vous devez désormais repiquer les deux câbles provenant des adaptateurs vers le fil de couleur bi-ton sur cette fiche repérée. Il y a normalement, sur cette fiche, 4 câbles (2 fils marron, un noir, et le fameux bi-on gris et marron).

Une fois tout cablé, avant de tout revisser, effectuer une vérification :

– mettez le contact, allumez vos feux. Vous ne devez pas avoir de défaut au niveau de l’ordinateur de bord avant de passer au recodage du véhicule !

– une fois les feux allumés, vous verrez qu’une lampe côté feu hayon, reste allumée lorsque les feux de position sont activés, alors qu’il doit être éteint. Le recodage consistera à désactiver cette ampoule lorsque les veilleuses sont activées.

– Soit vous recoder le véhicule, soit vous recoder automatiquement à l’aide du module de recodage. Pour cela, il suffit de couper le contact, brancher le module de recodage au niveau de la prise de DIAG (sous le volant, côté gauche). Une fois branché, mettez le contact. Un témoin lumineux va changer d’état au bout de 15 secondes environ. Ce qui signifiera que la voiture a été recodée correctement. Vous pouvez alors débrancher le module, il ne vous servira plus (le module ne sert qu’une seule fois). Voilà, tout est installé, admirez désormais votre Audi A3 Sportback !

Si vous désirez recoder vous-même le véhicule, sans passer par le module de recodage, cela vous prendrai 5 petites minutes :

Codage au vagcom

Prenez soin de sauvegarder votre configuration initiale.
Cela vous éviterait de mauvaises surprises si jamais vous faîtes une mauvaise manipulation.

0/ Allez sur :
– Module 07- central électrique
– codage -07
– assistant long codage

1/ Cliquez sur la 10ième « case »de la ligne 3, (cela correspond à « octet 9 »)
Mettre la valeur décimale à 0

2 / Ensuite sur la 11 ème case de la même ligne, (cela correspond à « octet 10 »)
Mettre la valeur décimale à 0

3/ Enfin, sur la 13 ème case, (cela correspond à « octet 12 »)
Mettre la valeur décimale à 36

4/ Pour terminer, sur octet 19, cochez le Bit 2 : « cold diagnosis rear parking light active »

Vous pouvez ensuite fermer la fenêtre et valider ce codage.

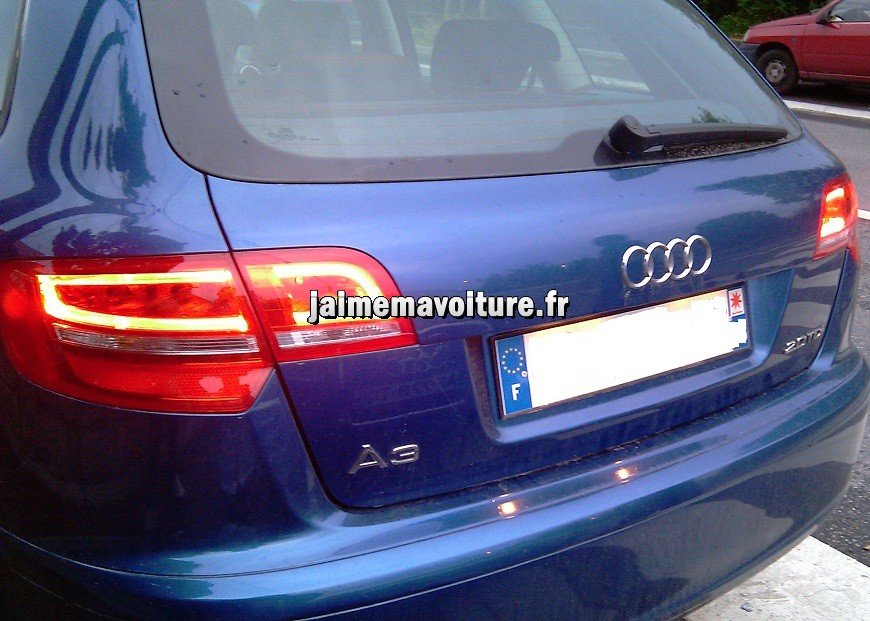

Testez ensuite vos nouveaux feux !
